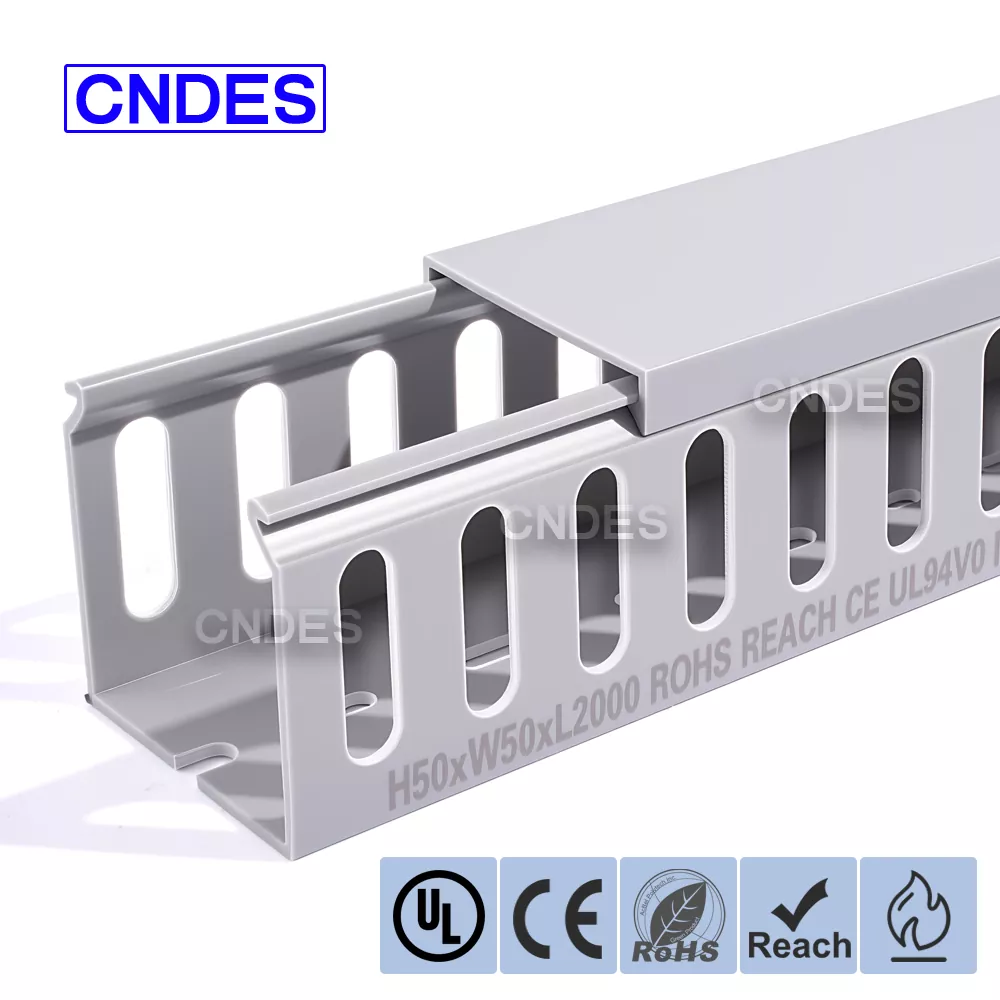

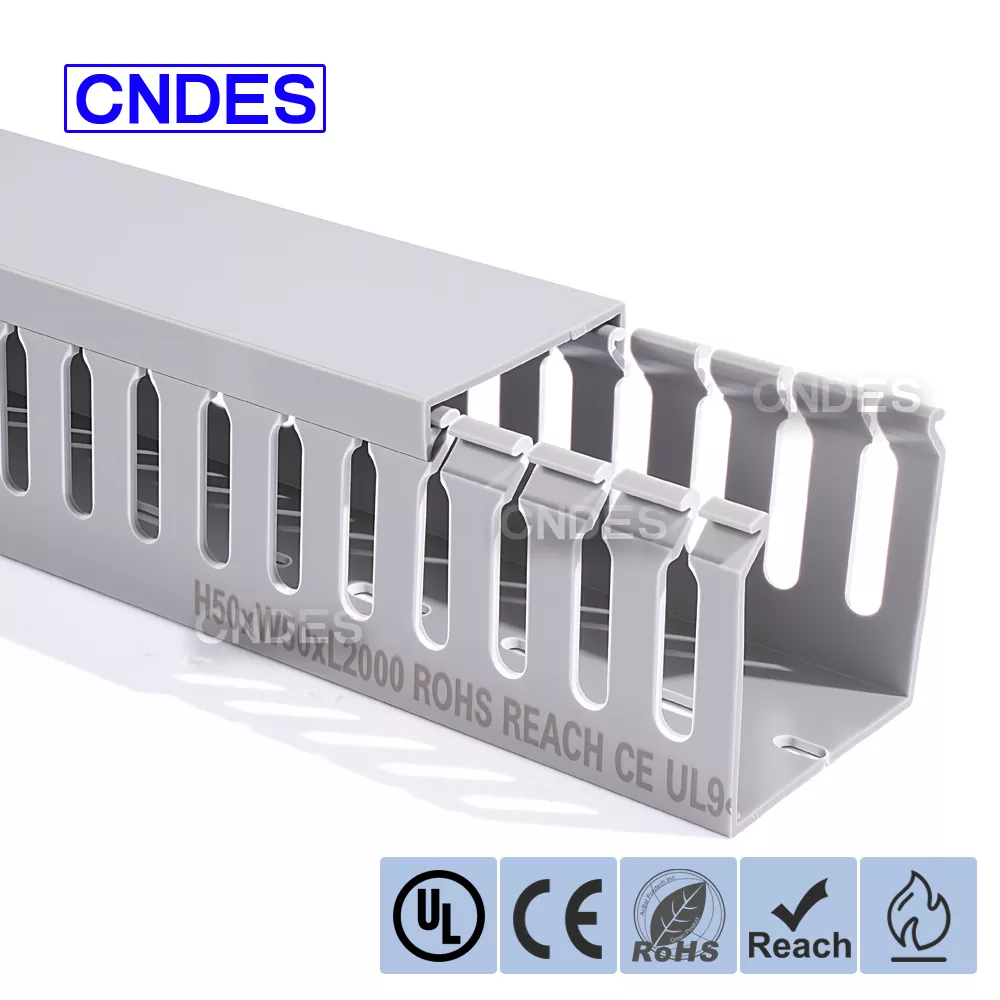

50×50 PVC-vingerbedradingskanaal met gleuf

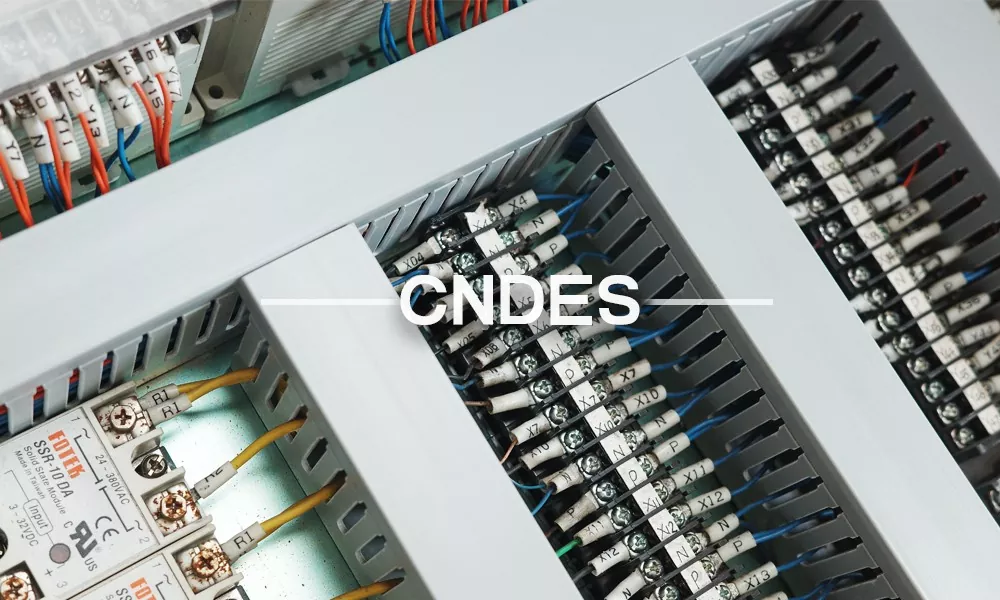

De op maat gemaakte 50×50 PVC-vingerbedradingsgoot met sleuf is ontworpen voor een efficiënte kabelorganisatie in elektrische panelen, automatiseringskasten en industriële besturingssystemen. Met een uitgebalanceerd vierkant profiel en open sleuven van het vingertype maakt dit bedradingskanaal een snelle kabelaftakking, een zuivere geleiding en eenvoudig onderhoud mogelijk.

Dit model is vervaardigd door CNDES, een professionele fabrikant en leverancier van PVC-bedradingskanalen in China en wordt veel gebruikt in toepassingen die flexibiliteit, veiligheid en duurzaamheid op de lange termijn vereisen.

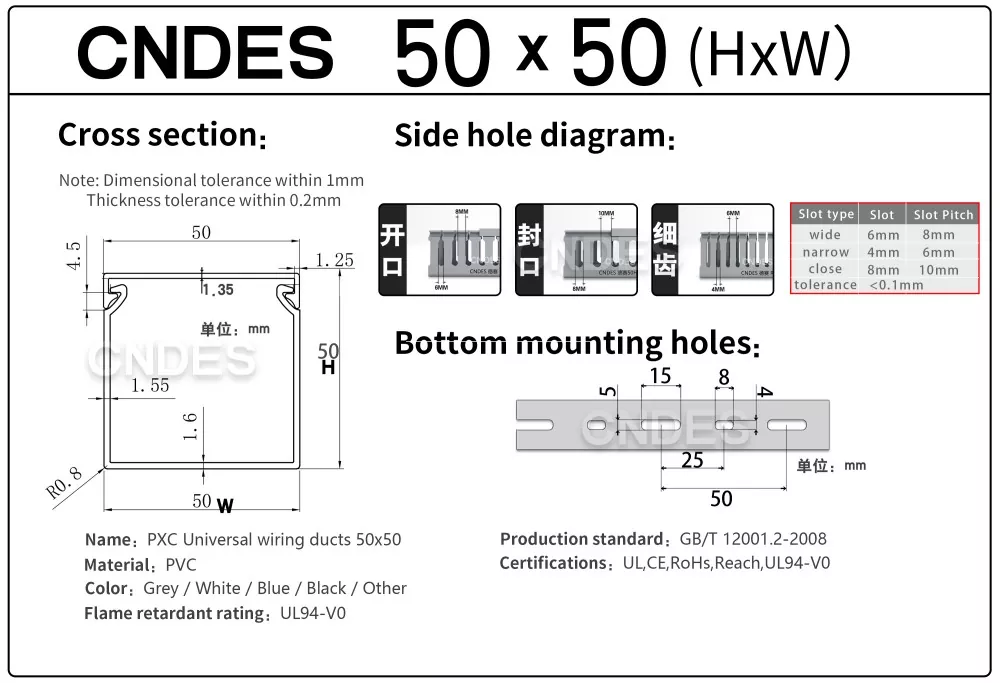

50*50-specificatiedocument

Instructies voor gebruik

1. Voorbereiding vóór installatie

Selecteer vóór de installatie de juiste leidinggrootte en sleufbreedte op basis van de hoeveelheid kabel, de kabeldiameter en de installatieomgeving, zoals de beschikbare ruimte en de bedrijfstemperatuur.

Smalle vingervormige sleufontwerpen zijn bijvoorbeeld geschikt voor componentgebieden met een hoge dichtheid, terwijl bredere sleuven het gemakkelijker maken om grotere kabelbundels te routeren.

Wanneer u de hoogwaardige 50×50 PVC-vingerbedradingskoker met gleuf installeert, moet u vooraf het kabelgeleidingspad plannen en de montageposities op muren of in elektrische kasten markeren. Vermijd gebieden met scherpe randen, overmatige trillingen of hoge temperaturen.

Gebruik een meetlint en marker om een ​​nauwkeurige positionering en een soepele routing te garanderen.

Zorg ervoor dat u het benodigde gereedschap gereed hebt, waaronder een schroevendraaier, een boormachine (als boren nodig is), waterpas- en snijgereedschappen zoals een zaag of een speciale kabelgootsnijder.

2. De basisrail vastzetten

Bij montage aan een muur of kast, gebruik een boormachine om gaten te boren op de gemarkeerde punten. Plaats expansieankers of kunststof ankers. Zorg ervoor dat de diameter van het boorgat overeenkomt met de maat van het anker om instabiliteit door te grote gaten te voorkomen. Lijn de basisrail van het PVC-vingerbedradingskanaal uit met de montagepunten en draai de schroeven vast met een schroevendraaier om ervoor te zorgen dat de rail stevig vastzit en niet wiebelt. Geef prioriteit aan het gebruik van de voorgeboorde montagegaten van de leiding. Als er extra bevestigingspunten nodig zijn, boor dan zelf gaten. Gebruik een waterpas om de horizontale uitlijning van het basiskanaal te controleren, om problemen bij de latere installatie van de afdekplaat of het kantelen van de kabel te voorkomen. Na het afstellen de schroeven weer vastdraaien om verschuiven te voorkomen.

3. Kabelorganisatie en inbrengen

Voordat u kabels aansluit, groepeert u ze op basis van hun functie (zoals stroomkabels, signaalkabels of datakabels) en labelt u ze indien nodig. Controleer of de kabeldiameter compatibel is met de sleufbreedte.

Steek de kabels voorzichtig door de zijsleuven of eindopeningen van de hoogwaardige 50×50 gesleufde PVC-vingerkabelgoot, waarbij u overmatig trekken vermijdt, waardoor de kabelisolatie beschadigd kan raken.

Voor grotere kabels kunnen individuele “vingers” langs voorgesneden lijnen worden verwijderd of worden bijgesneden met snijgereedschap om bredere openingen te creëren.

Leg kabels in lagen om de organisatie en toekomstig onderhoud te verbeteren. Een gebruikelijke praktijk is om stroomkabels aan de onderkant en signaalkabels op de bovenste laag te plaatsen om interferentie te verminderen.

4. Installatie van de afdekplaat

Lijn de afdekplaat uit met het basiskanaal en zorg ervoor dat de randen van de afdekplaat volledig in de clips of schuifgroeven van het basiskanaal passen. Bij glijdende afdekplaten schuift u deze vanaf één uiteinde naar binnen; voor clip-on-types: druk totdat deze op zijn plaats vergrendeld is. Druk stevig op de afdekplaat om deze stevig aan het basiskanaal te bevestigen. Voor een PVC-vingerbedradingskanaal met gleuf draait u de afdekplaat naar de vergrendelde positie. Inspecteer de afdekplaat op vlakheid om plaatselijk optillen te voorkomen waardoor stof zou kunnen binnendringen. Controleer of de afdekplaat stevig vastzit en geen gaten bevat om te voorkomen dat stof of vreemde voorwerpen in de binnenkant van de leiding terechtkomen. Als een betere afdichting vereist is, breng dan kit aan op de randen van de afdekplaat (kies een PVC-compatibele lijm).

5. Speciale scenarioafhandeling

Wanneer u op verticale oppervlakken installeert, kies dan voor afdekkingen met een antislipontwerp (bijvoorbeeld rubberen pads of met klikversterkte typen) om wegglijden te voorkomen. Inspecteer periodiek de verticaal geïnstalleerde PVC-vingerbedradingskoker met gleuf om er zeker van te zijn dat de afdekkingen veilig blijven tegen losraken door de zwaartekracht. In besloten ruimtes snijdt u de leidingen op geschikte lengtes (gebruik speciaal snijgereedschap om schone, vlakke randen te behouden). Controleer na het snijden de snijrand op scherpte. Schuur indien nodig met schuurpapier om letsel aan de kabel of de operator te voorkomen. Als de omgevingstemperatuur de bovenste temperatuurlimiet van de leiding nadert (bijvoorbeeld 50°C of 85°C), selecteer dan een model dat bestand is tegen hoge temperaturen of voer aanvullende maatregelen voor warmteafvoer uit. Reserveer bijvoorbeeld ventilatieruimte rond de leiding of installeer koelventilatoren.

Op zoek naar een betrouwbare leverancier of fabrikant van 50×50 PVC-vingerbedradingskanalen met sleuven in China?

Neem vandaag nog contact op met CNDES om monsters, technische tekeningen of een fabrieksofferte te ontvangen.
